エレクトロニクスの環境試験装置

电子および电気デバイスにおける信頼性装置の応用

信頼性テストの基本的な目的は、実験室環境内で、製品がライフサイクル全体を通じて遭遇する可能性のあるさまざまな環境ストレスと使用条件をシミュレートすることです。

加速老化法を採用することにより、潜在的な欠陥や障害が早期に明らかになり、製品の品質、耐久性、および安全性を確保するための改善が可能になります。

次の分析は、いくつかのセクションに分かれています。

単一のチップや充電器から冷蔵庫、エアコン、洗濯機などの大型電化製品に至るまで、電子および電気製品の信頼性は次のように直接影響します。

ユーザーエクスペリエンス: 頻繁な障害を最小限に抑えて、安定した機能を確保します。
ブランドの評判: 高い信頼性はブランドの信頼性の基盤を形成します。
安全コンプライアンス: 強制的な規制および認証を満たしながら、過熱、短絡、燃焼などによって引き起こされる事故を防止します (e。g。中国のCCC、EUのCE、米国のUL)。
コスト管理: 「予防策」は、「故障後の修理」や「大量リコール」よりもはるかにコストがかかりません。
市場競争力: 延長された保証と前向きな口コミは、強力な競争上の優位性として機能します。

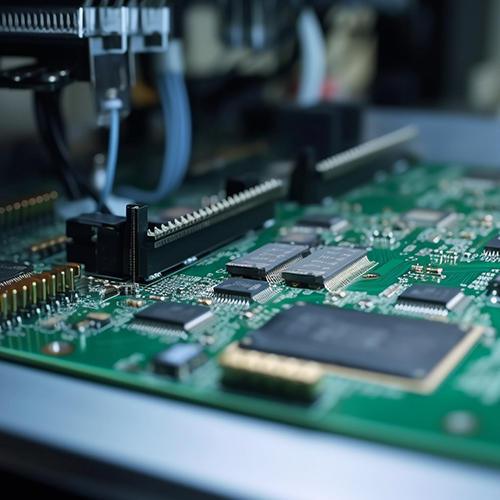

Environmental Testing Equipment in Electronics

多数のタイプの信頼性試験装置により、次の分析はWujinglangのデバイスにのみ焦点を当てています。

環境信頼性試験装置

製品の保管、輸送、使用中に発生する気候条件をシミュレートします。

1.温度の部屋:

関数:
極端な寒さ、極端な暑さ、および高温/低温サイクリングをシミュレートします。
アプリケーション:
高温テスト: 高温下でのコンポーネント、PCB、およびプラスチックケーシングの性能低下、経年劣化、および変形を評価します。低温テスト: LCDディスプレイの遅延、突然のバッテリー寿命の低下、および材料の脆性/亀裂を評価します。温度サイクリングテスト: 繰り返しの熱ショックは、材料の熱膨張係数の違いによって引き起こされるはんだ接合部のひび割れと接触不良を評価します (一般的な故障モード)。

2.一定の温度と湿度のチャンバー/温度-湿度-振動の組み合わせチャンバー:

関数:
高温/高湿度または低温/低湿度条件などの複雑な環境をシミュレートします。トリプルコンビネーションチャンバーは、温度、湿度、および振動応力を同時に適用して、実際の精度を向上させます。
アプリケーション:
高温/高湿度テスト: 金属部品の酸化と腐食を加速します。PCBの水分吸収と絶縁劣化 (漏れ) を評価します。デュアル85テスト (85 °C/85% RH) は、湿潤熱に対する製品の耐性を厳密に評価するための業界標準です。

3.熱衝撃テスト部屋:

関数:
数分以内に極端な高温と低温の間の瞬間的な移行を達成し、温度サイクルよりも深刻な影響を提供します。
アプリケーション:
急激な温度変化に対する製品の耐性を評価するように特別に設計されており、チップパッケージ、BGAはんだ接合、セラミックコンデンサなどのコンポーネントに厳しい課題をもたらします。

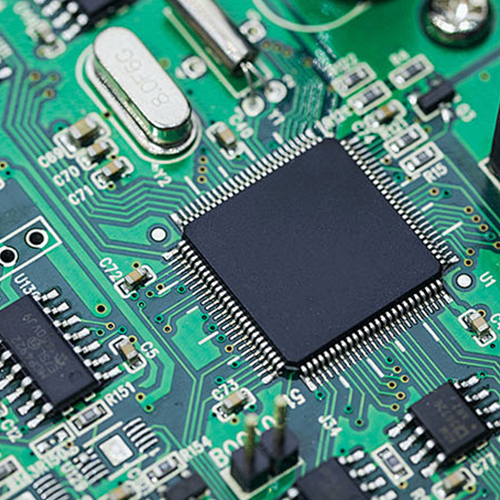

Environmental Testing Equipment in Electronics

テストプランの開発: 製品仕様、対象市場規制、運用環境に基づいて、必要なテスト項目、条件、合格/不合格基準を決定します。
サンプルの準備: 指定した数のサンプル (通常は生産前のエンジニアリングプロトタイプ) を選択します。
テストの実行: 対応するテスト装置にサンプルを置き、tに従って応力を加えるOプラン。
中間/最終検査: テスト中またはテスト後に機能、パフォーマンス、および視覚的チェックを実施し、異常や障害を記録します。
データ分析と改善: 障害の原因を分析し、設計、調達、または生産部門にフィードバックを提供して、強化 (材料の置換、設計の変更、プロセスの最適化など) を行います。
認証とレポート: テストが成功したら、認証目的または内部品質ドキュメントとしてレポートを生成します。
