熱衝撃テスト部屋の原理

高温衝撃室または熱衝撃試験室としても知られる熱衝撃室には、3〜5分以内に温度遷移を完了するという特徴があります。国家基準によって指定されているように。 この装置はどのようにしてそのような急速な温度遷移を達成しますか? 以下は、熱衝撃試験室の作動原理を説明する。

1.熱衝撃チャンバー制御システム: コントローラーは、インポートされたプログラム可能なPLCと高品質のインポートされたLCDヒューマンマシンインターフェース (カラーLCDタッチスクリーン) デュアルループ温度制御システムを採用しています。 コントロールディスプレイは、インポートされたカラーLCDタッチスクリーン (7インチ) コントロールディスプレイを使用します。 このコントローラーは、中国語の操作インターフェイスを備えており、テストパラメーター、曲線、総実行時間、セグメント実行時間、ヒーターの動作ステータス、およびカレンダー時間を表示および設定できます。 制御プログラムは、ユーザーフレンドリーなヒューマンマシン対話インターフェースを使用してプログラムされます。 温度を設定するだけで、冷凍ユニットの自動操作が可能になります。

2.熱ショックチャンバー制御システムは、冷蔵や暖房などのサブシステムの動作条件を自動的に調整できるインテリジェント制御ソフトウェアシステムを採用しています。省エネと消費削減の目標を達成しながら、温度範囲全体で高精度の制御を確保します。 包括的な検出システムは、詳細な障害情報とアラームを自動的に表示します。 たとえば、テストチャンバーに異常が発生した場合、コントローラーは障害ステータスを表示し、履歴データの傾向チャートと障害記録も保存します。 メーカーは2年間無料のソフトウェアシステムのアップグレードを提供しています。 オプションのR485コンピューター通信インターフェイスとコンピューター支援制御システムデバイスを選択して、データ送信およびリモートコントロール機能を可能にすることができます。 実験データ記録用にレコーダーを選択することもできます。

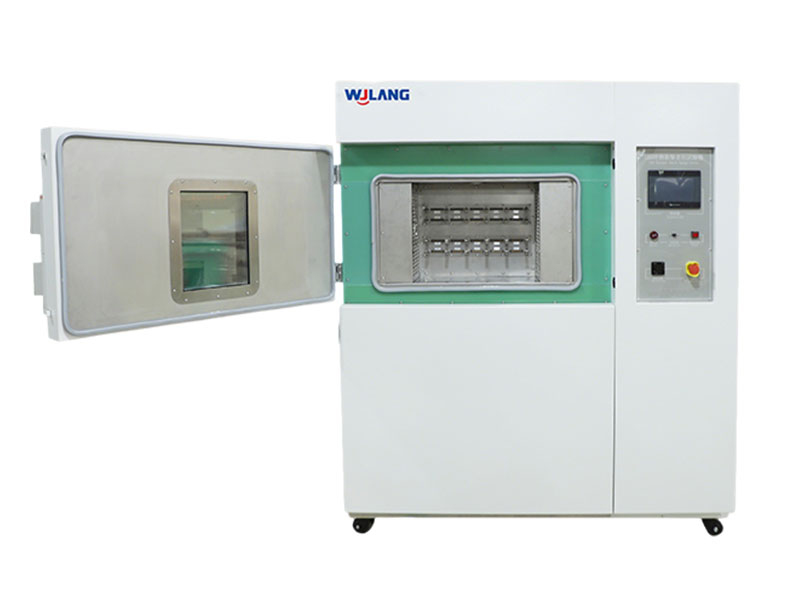

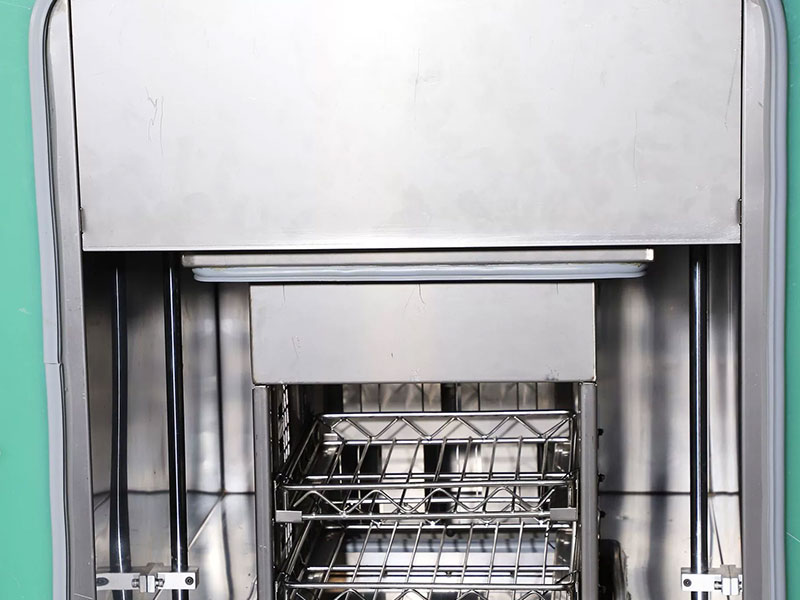

3.独立した冷却および暖房ゾーン。 テストが始まる前に、冷却と加熱が最初に実行されます。 一般に、冷却および加熱ゾーンの温度は、衝撃温度プラス20 ℃ に設定されます。 冷却温度と加熱温度が衝撃範囲に達すると、マシンは事前設定プログラムに従って低温または高温の衝撃を実行します。 2つの原則があります。1つは可動衝撃であり、もう1つは3室衝撃です。

4.システム設定精度: 温度: 0.1 °C; 時間: 1分

5.オペレーティングモード: プログラムされた操作か一定値操作は両方利用できます

6.温度测定: Pt100プラチナ抵抗温度计。
